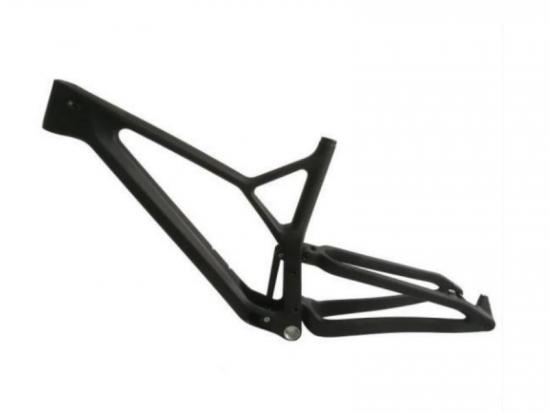

- Telaio di prova a sospensione completa in carbonio 29er
- Ammortizzatore posteriore con attacco trunnion 165 * 45 mm
- Corsa anteriore 130-150 mm, posteriore 130 mm
- Perno passante boost 12 * 148 mm
Oggetto numero.:
TDC-FS906Pagamento:
Paypal, Bank TransferOrigine del prodotto:
ChinaColore:

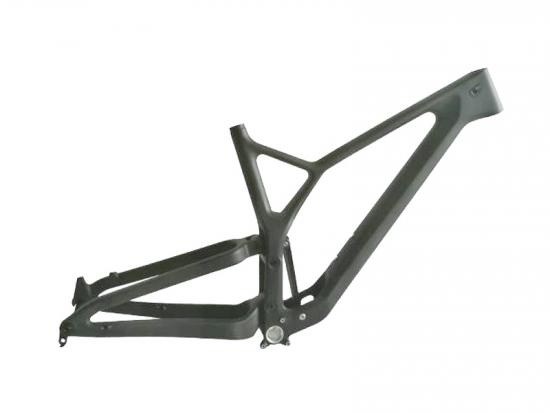

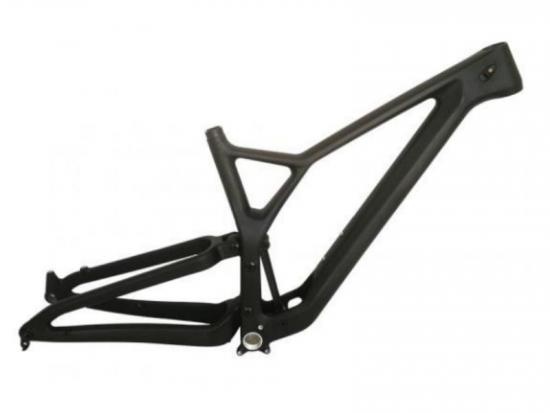

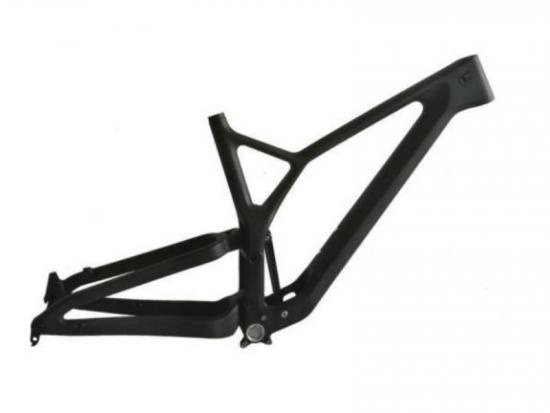

Raw Finish or Customized Painting AcceptableTelaio MTB 29er Full Suspension XC Trail / Enduro MTB
| Telaio |
Nuovo telaio full suspension per mountain bike da trail |
| Materiale |
Fibra di carbonio Toray T700 ad alto modulo |
| Misurare |
17,5'', 19'', 20,5 '' (medio, grande, XL) |
| Corsa anteriore |
130-150 mm |
| Corsa posteriore l |
130 mm |
| Tubo sterzo |
Tubo sterzo conico 1 1/8 "- 1 1/2", superiore 42 mm inferiore 52 mm (serie sterzo FSA No.42ACB) |
| Peso |
2400 g/17,5'' |
| Diametro reggisella |
31,6 mm (morsetto 37 mm) - Lunghezza inserto reggisella telescopico 17,5 '' = 170 mm 19 '' = 200 mm |
| Staffa inferiore |
BSA -73mm (Compatibile con guidacatena ISCG-05) |
| Spazio massimo per pneumatici |
29er*2.4'' e 27.5*2.8'' |
| Corona compatibile Max |
34T |
| Catena |
52 mm |
| Rotore |
180 mm |
| Deragliatore anteriore |
Sistema di trasmissione monocorona 1x |
| Ammortizzatore posteriore |
Ammortizzatori posteriori con attacco a perno da 165 * 45 mm (54 * φ 10 mm - 30 * φ 8 mm) |
| Ritirarsi |
Perno passante boost da 12 * 148 mm |
| Norma di prova |
ISO4210 |
| Garanzia |
2 anni |

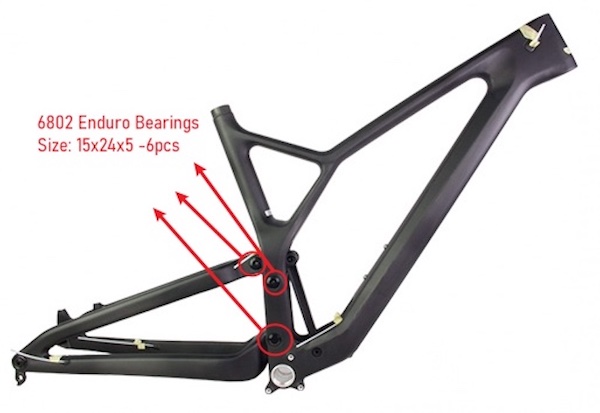

Dimensione del cuscinetto

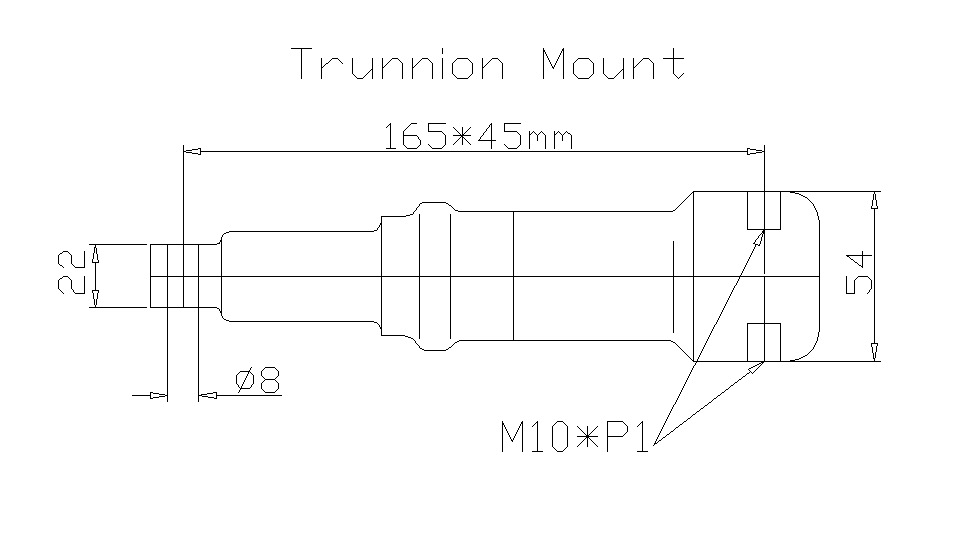

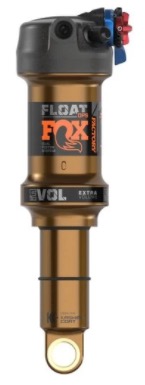

Ammortizzatori posteriori compatibili (attacco trunnion 165*45mm) e kit boccole (30*8mm)

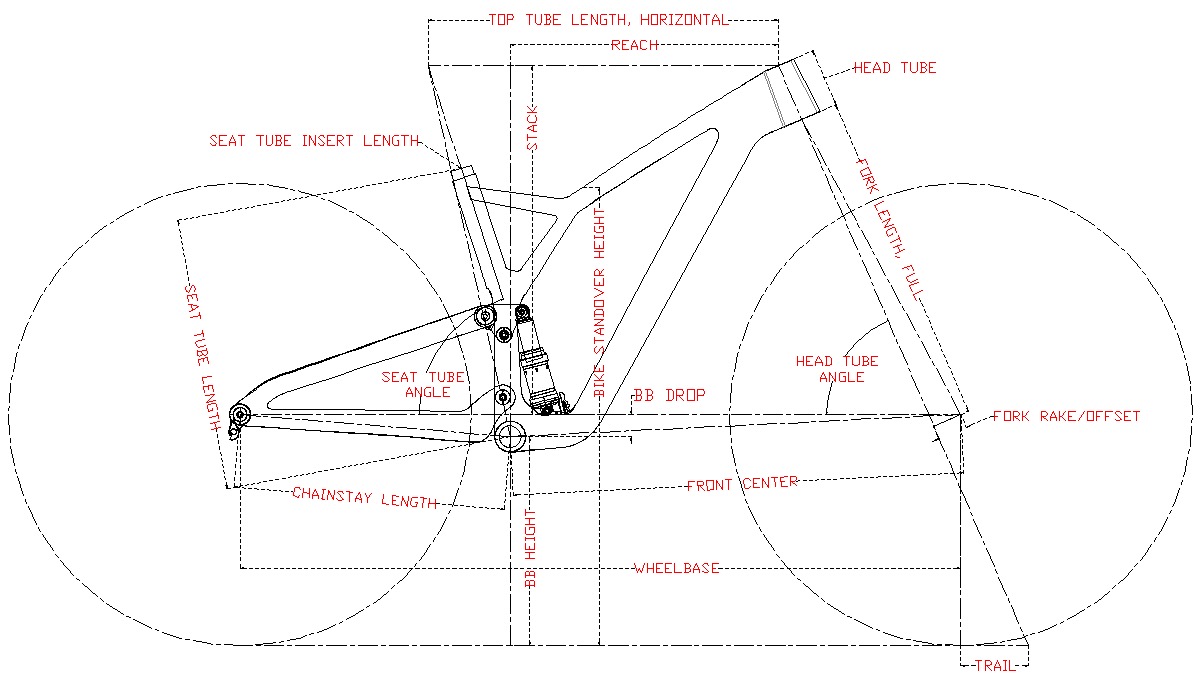

Geometria del telaio per bici in carbonio TDC-FS 906
Molti tipi di dimensioni del telaio per più opzioni del cliente, si prega di inviare un'e-mail a sales@tourdecycling.com per più geometria delle dimensioni del telaio.
| Misurare | 17,5" |
19" |
20" |
| Lunghezza inserto reggisella |
170 mm | 200 mm | 230 mm |
| Portata |
440 mm | 470 mm | 500 mm |
| Lunghezza del tubo superiore, orizzontale |
590 mm |
623mm |
658 mm |
| Pila |
602 mm |
620 mm |
629 mm |
| Interasse |
1178 mm |
1214 mm |
1250 mm |
| Lunghezza fodero orizzontale |
444,5 mm |
444,5 mm |
444,5 mm |
| Centro anteriore |
736 mm |
772 mm |
807 mm |
| BB Drop |
36 mm |
36 mm |
36 mm |
| Altezza BB | 339mm |
339mm |
339mm |
| Angolo del tubo sella |
76° | 76° |
76° |
| Angolo del tubo sterzo |
67° | 67° |
67° |
| Lunghezza tubo sella |
440 mm |
480 mm |
520 mm |
| Lunghezza tubo sterzo |
95 mm |
110 mm |
125 mm |
| Altezza standover bici (29 "* 2,35") |
731,4 mm |
732,8 mm |
735,9 mm |
| Inclinazione/offset della forca |
51 mm |
51 mm |
51 mm |
| Lunghezza della forcella, piena |
541 mm |
541 mm |
541 mm |
| Sentiero |
104 mm |
104 mm |
104 mm |

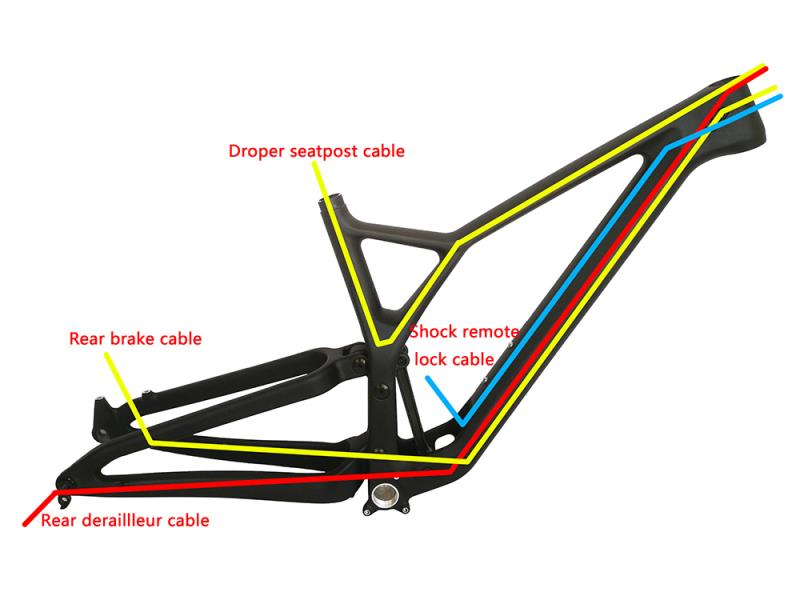

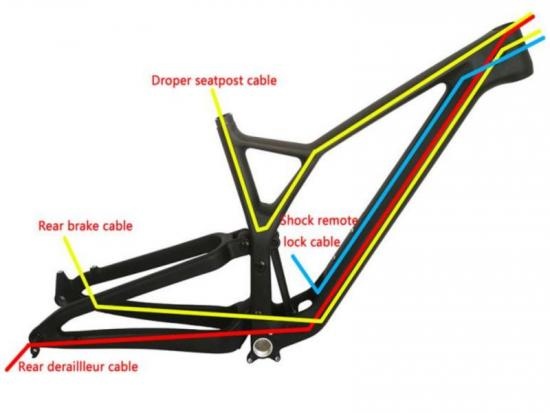

TDC-FS906 Istruzioni per l'instradamento dei cavi del telaio della mountain bike da trail

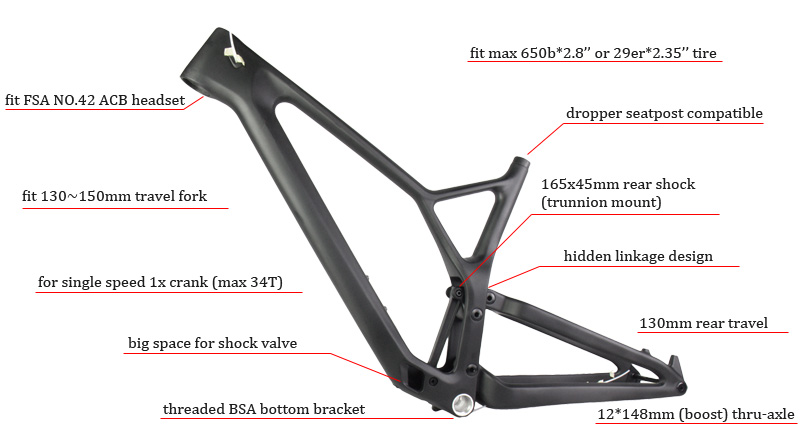

Caratteristiche del nuovissimo telaio da trail TDC-FS906
|
1 , portata lunga per taglia media |
| 2, i foderi della catena sono 444,5 mm per un perfetto equilibrio tra trazione e stabilità |
| 3, dimensione della ruota ottimizzata per 29er |
| 4, fabbricazione semplice, forcellone pivotless |
| 5, shock metrico (attacco perno) 165 * 45 mm, diventa più compatto |
| 6, sistema Pivotless sul retro che è rigido e semplice |
| 7, Gradiente del rapporto di sospensione attivo e sensibile, funziona molto bene con lo shock aereo |
| 8, cuffia con angolo di allentamento di 67 gradi |
I dati della curva sono stati simulati per il telaio TDC-FS906 Trail
Appunti:
1. Il passaggio del cavo del deragliatore posteriore e il passaggio del cavo del freno hanno un tubo guida sagomato nel telaio
2. Prima di rilasciare il telaio, il tubo guida bianco verrà instradato nel telaio per aiutare il cliente a instradare i cavi.

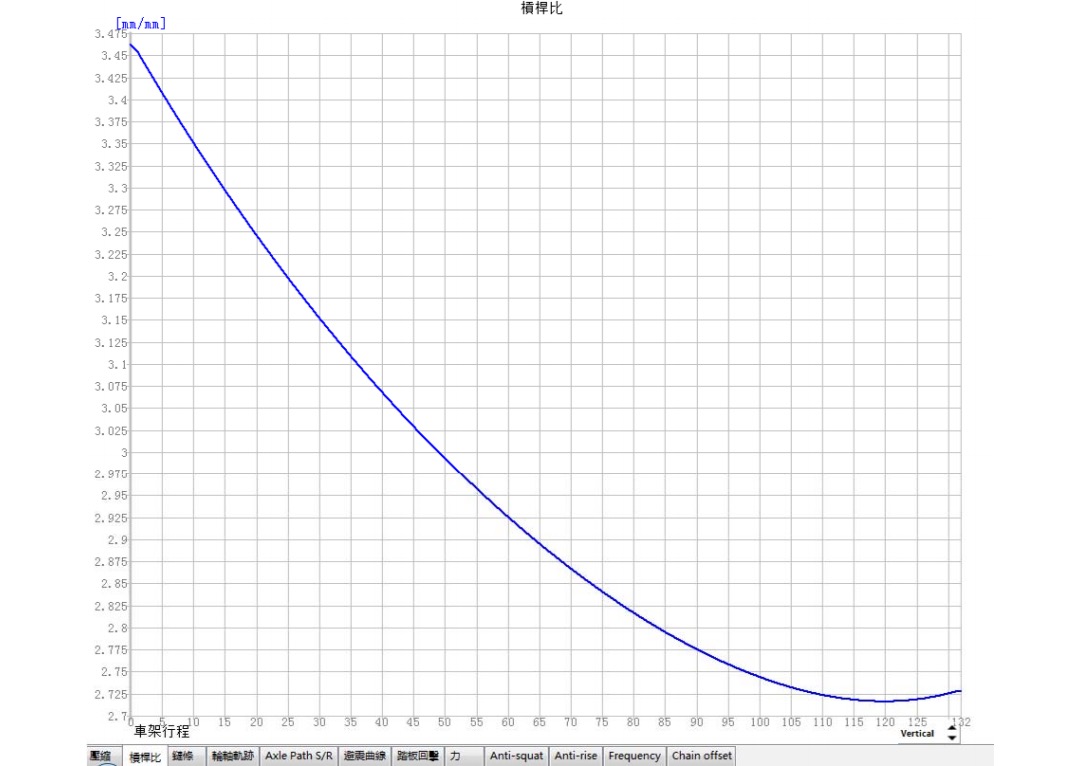

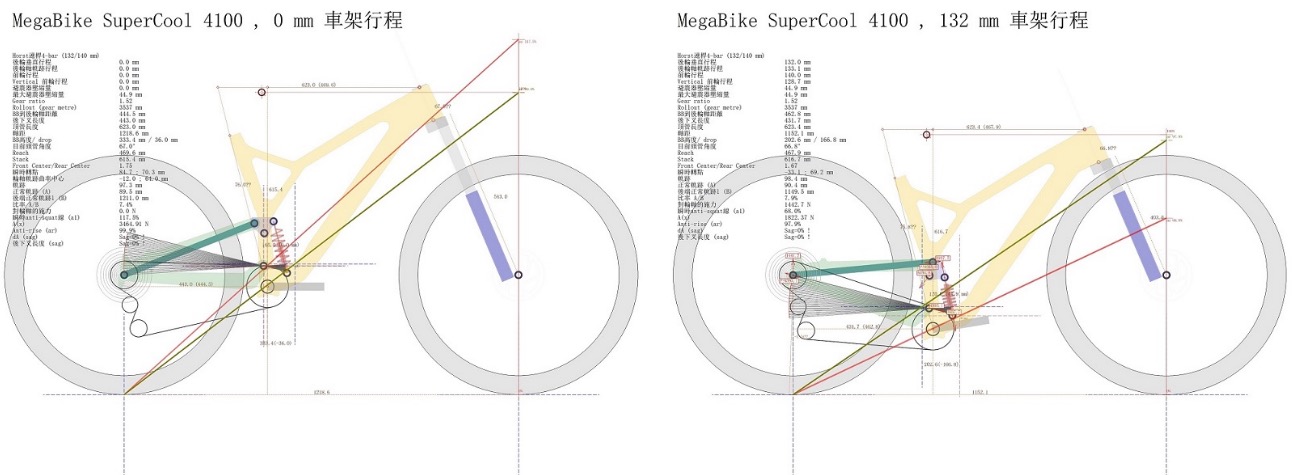

Rapporto di leva della corsa del telaio
Simula i dettagli dei dati da una corsa di 0 ~ 132 mm
TE CH NOLOG Y
 |
Team di progettazione Italia abbiamo invitato l'ingegnere professionista italiano a sviluppare ogni anno nuovi stampi. Più di 10 anni di esperienza nella progettazione possono fornire una progettazione più accurata che viene sviluppata secondo le richieste e le specifiche del cliente, concentrandosi sugli obiettivi e fornendo soluzioni funzionali. |
| |
Tecnologia del mandrino in lattice 3D abbiamo aggiunto nuovo Tecnologia del mandrino in lattice 3D . La tecnologia del mandrino in lattice 3D rispetto alla tradizionale tecnologia EPS o airbag può rendere i telai più lisci senza rughe sulla parete interna. |
 |
Materiale in fibra di carbonio Premium Giappone Toray T7 00/La fibra di carbonio T800 viene utilizzata nel telaio della nostra bici in carbonio. La combinazione con un sistema di resina stabile per ottenere una qualità costante e un telaio leggero. |
 |
Test di laboratorio Tutti i telai in carbonio Tour de Cycling sono rigorosamente testati secondo lo standard internazionale ISO4210/EN15194. Verrà inoltre inviato un campione alla terza organizzazione esterna per i test SGS su richiesta del cliente. Tutti i nuovi telai saranno testati almeno il 10% in più durante la fase di sviluppo sulla base di EN15194 o ISO4210, in modo da garantire la sicurezza di tutti i prodotti. |
 |
2 anni di garanzia Abbiamo un sistema di gestione della produzione di massa molto rigoroso, IQC, PQC, OQC e processo di test di laboratorio. Insistiamo sulla produzione di alta qualità. Per tutti i cerchi in carbonio e le ruote in carbonio venduti da ProX, viene offerta una garanzia di qualità di 2 anni (a partire dalla data di firma del pacco). Fare clic su Garanzia per visualizzare ulteriori dettagli in un'altra pagina. |
Perché scegliere noi ?
Tour De Cycling ha più di 17 anni di esperienza nella produzione nello sviluppo e nella produzione di telai in carbonio. La nostra fabbrica dispone di tecnologia e brevetti maturi, può essere personalizzata per aziende di marca e fornire servizi OEM. Sono stati sviluppati e prodotti più di 100 tipi di prodotti per telai e oltre il 95% di essi viene esportato all'estero.
FAQ:
Q1: Qual è il tuo MOQ?
A1: La quantità minima dell'ordine di diversi non prodotti è diversa. Per prodotti specifici, consultare la richiesta. Possiamo fornire campioni ad un costo doppio rispetto al prezzo di vendita. Se effettui un ordine, la quota del campione verrà rimborsata.
Q2: Quanto è lungo il tempo di consegna del campione?
A2: Per i campioni esistenti, ci vogliono 20 giorni.
Q3: Quanto è lungo il lead time di produzione?
A3: Decidi la data di consegna del prodotto in base alla quantità ordinata, circa 45-55 giorni.
Q4: Di quale formato del file hai bisogno se voglio il mio design?
A4: abbiamo il nostro designer in casa. Quindi puoi fornire JPG o PDF, ecc. Realizzeremo il disegno 3D per lo stampo o lo schermo di stampa per la tua conferma finale in base alla tecnica.
Q5: Quanti colori sono disponibili?
A5: Qualsiasi colore può essere fornito purché ci venga fornita la tavolozza dei colori di cui hai bisogno.
Q6: Che tipo di certificato avresti?
A6: Certificato di brevetto del prodotto. Certificato locale degli standard di sicurezza.
Q7: qual è il termine di pagamento?
A7: In primo luogo, confermare PI e pagare il deposito, quindi organizzeremo il campione e la produzione massiccia. Dopo la produzione finita, pls. pagare il saldo prima della spedizione. Quindi consegnare la merce.
D8: Cos'è un telaio per bici 29er
R8: 29ers o two-niner sono mountain bike e bici ibride costruite per utilizzare ruote da 700c o 622 mm ISO (diametro interno del cerchione), comunemente chiamate ruote da 29". La maggior parte delle mountain bike una volta utilizzava ruote ISO da 559 mm, comunemente chiamate 26". ruote.
D9: Quanto dovresti essere alto per una bici da 29 pollici?
A9: Se sei alto 5'6 'o più, dovresti essere in grado di trovare un modello 29er adatto a te. I ciclisti alti più di 6 piedi possono rallegrarsi: apprezzerai sicuramente una posizione di guida più naturale con le dimensioni e la geometria del telaio di un 29er.
